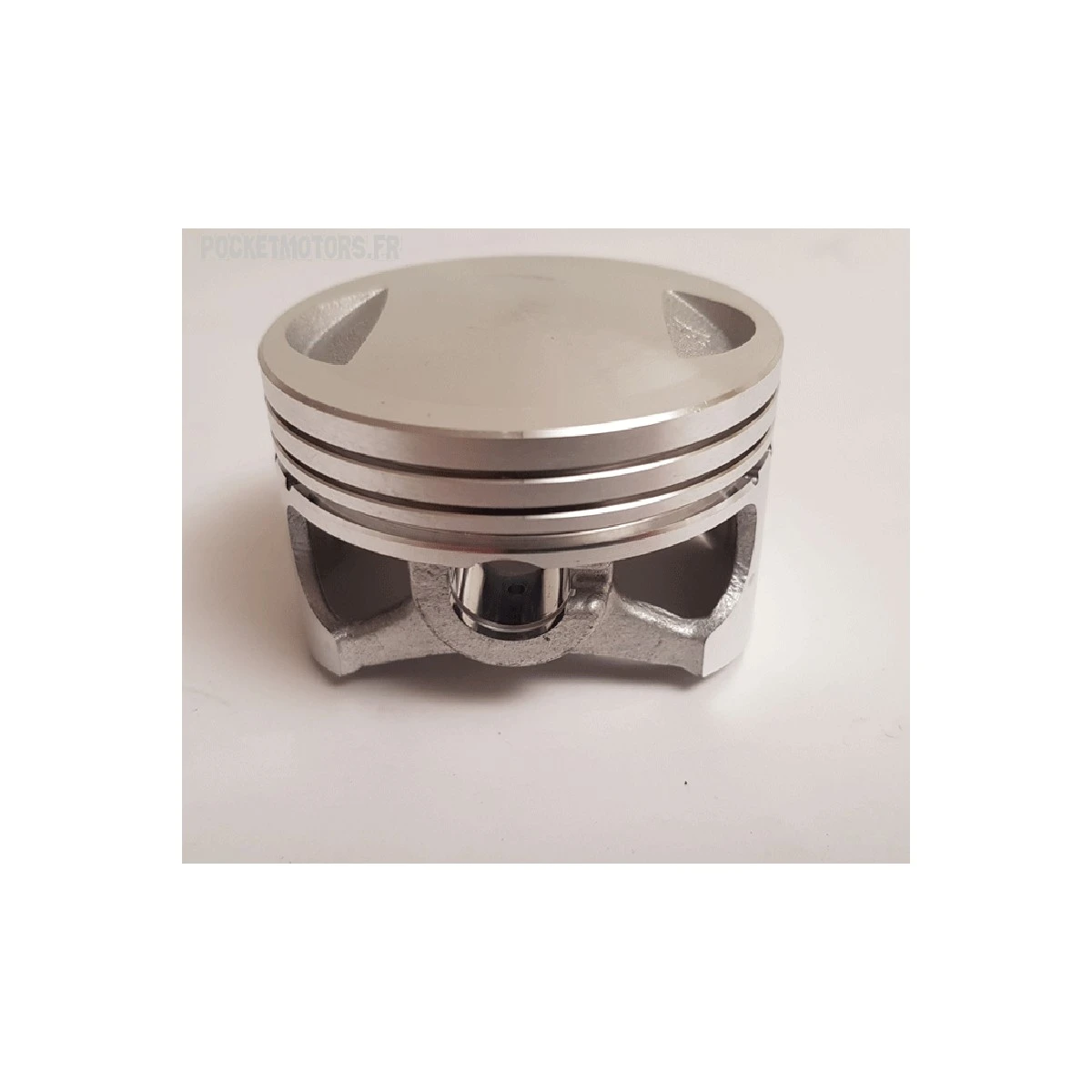

Piston 60mm 150cm3 YX

Informations détaillées

Kit piston complet pour moteur YX en 150cc reférence 1P60FMI (cette référence se trouve inscrite sous le pignon de sorti de boite)

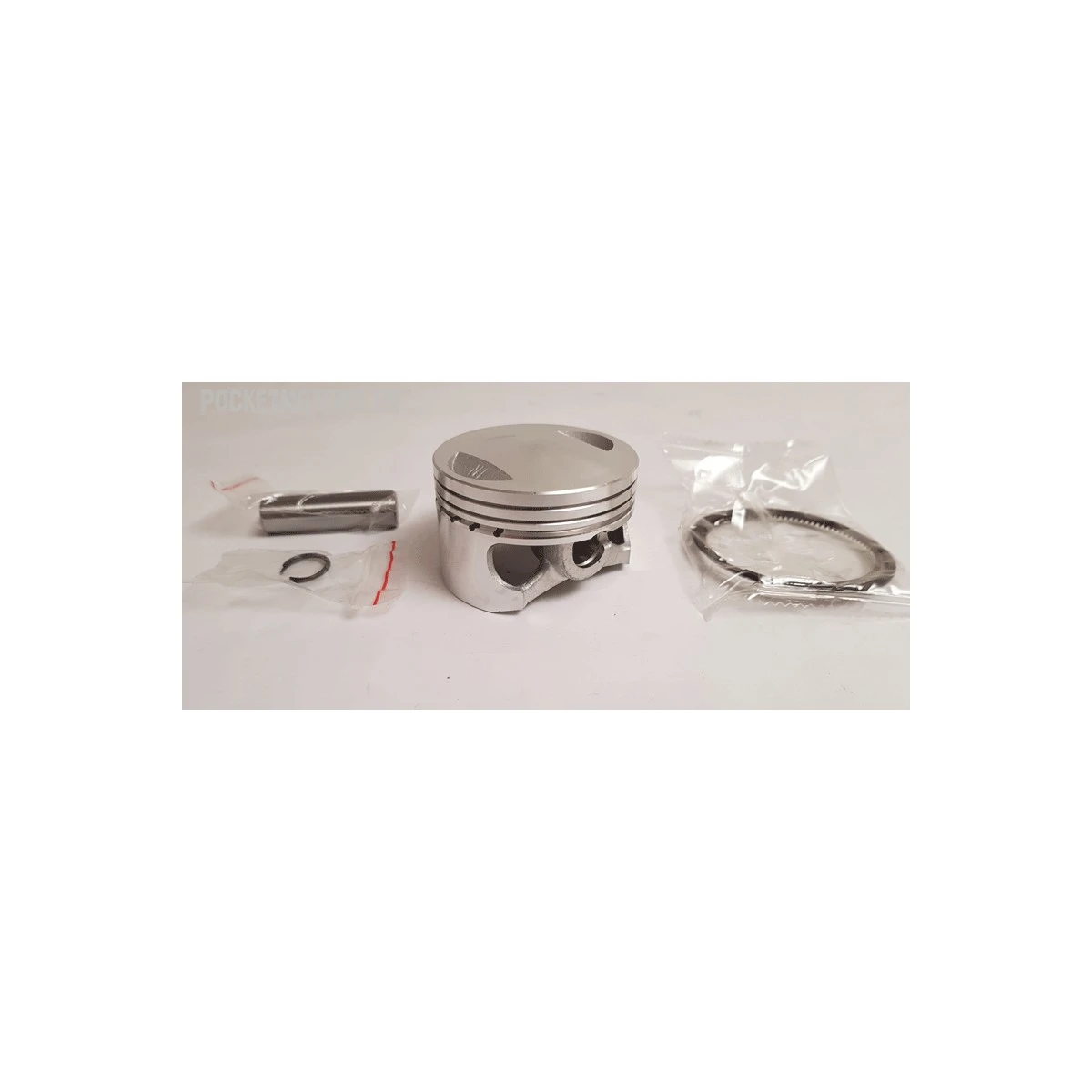

Contenu:

• 1 piston de 60mm de diamètre
• 1 axe de piston 13mm de diamètre
• 5 segments
• 2 clips

Montage du piston et des segments

Sur le piston le repère IN est à monter coté admission (coté carburateur)

L'ensemble des segments racleur d'huile se montent dans la gorge la plus basse du piston
Commencez par le segment le plus fin, ensuite le racleur d'huile et enfin le dernier segment fin.
Notez que l'ouverture de chaque segment fin doit être opposée entre elles à environ 120° déécart .


Le segment de couleur noir se monte dans la gorge inférieur du piston.
Notez que le repère gravé sur le bord du segment doit être vers le haut. Ensuite installez le segment supérieur (le plus brillant) dans la gorge supérieur du piston. Idem placez le repère vers le haut, L'ouverture de chaque segment doit être opposée entre elle d'environ 120°
